日本MITUTOYO三豐夾緊工具入門套件Eco-fix套件L
日本MITUTOYO三豐、夾緊工具入門套件
測量完成。
基本特點：采用模塊化設計，組件色彩鮮明，便于區分，可像積木一樣組合，所有底板上均有字母數字或網格圖案，簡化了元件的放置和重新定位，能輕松適應不同的工件或測量設備，可在二十多分鐘內打造出個性化夾具，提高測量機的稼動率。
底板規格：配備一塊 500mm×400mm 的底板，底板上有 M6 螺紋孔網格，網格間距為 12.5mm 或 25mm。這種設計方便與其他 Eco-fix 組件進行連接和固定，確保夾具系統的穩定性。

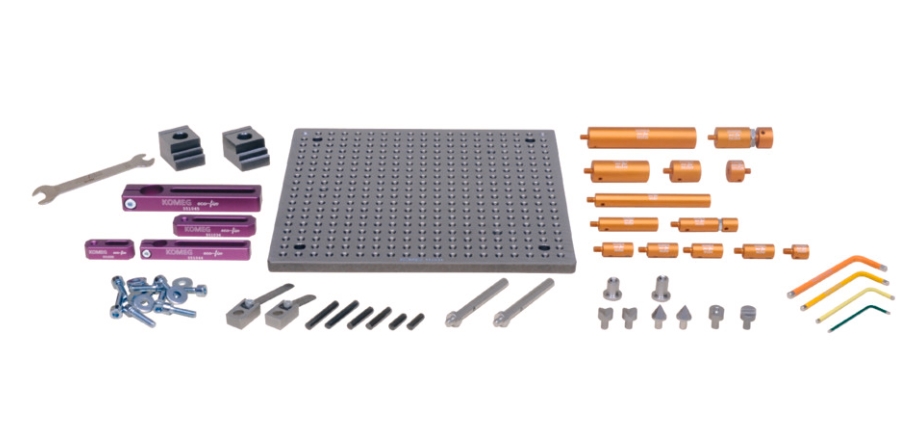

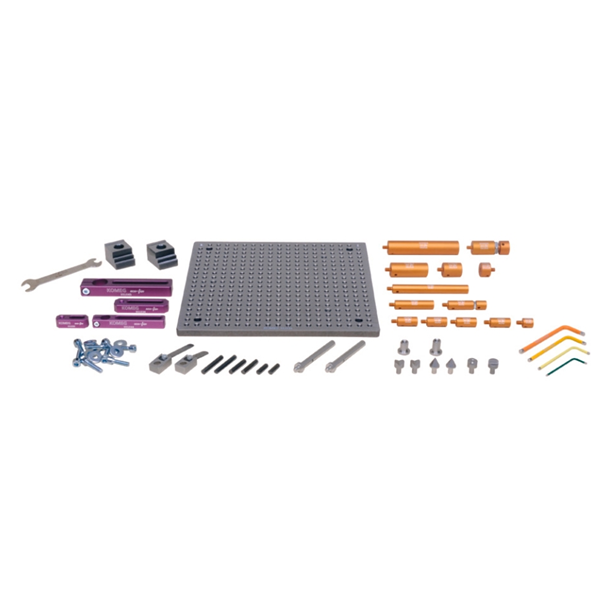

組件構成：包含多種組件，如 2 個夾緊爪（K551032）、不同規格的定位銷，如 3 個 ?20mm×13mm 定位銷（K551028）、3 個 ?20mm×25mm 定位銷（K551029）等，還有 3 個可調節定位銷 ?20mm（K551040）、3 個大接收支架（K551036）、2 個 L=120mm;?20mm 接收支架（K551045）、3 個 ?20mm 磁性接收器（K551074）等，此外還有螺絲、墊圈及 1 把 2mm 內六角扳手等工具。
應用場景：主要用于坐標測量機（CMM），可實現對各種類型工件的安全、靈活且可重復的夾緊，適用于中小型部件的測量，能滿足不同形狀和尺寸工件的裝夾需求，為坐標測量提供穩定的支撐。
