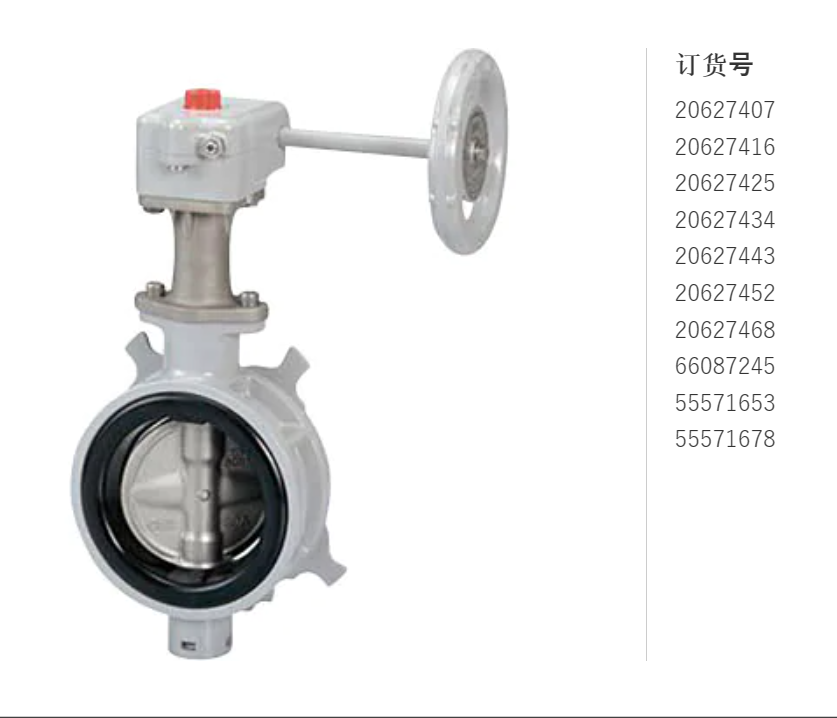

傳感及泵閥類
貨號: #G-10BJUE-65A
庫存: 10件
規格選項:
因?yàn)槭菢?biāo)準，所以有很大的追求。
適用于
各種管道需求和安裝環境 兩種類型的頸部變化
| 閥門公稱通徑 | 40A~300A |
| Jisk/座位 | 生產范圍 |
|---|---|
| SCS13A/三元乙丙橡膠 | 40A~300A |
| SCS13A/FKM | 50A~200A |
| SCS13A/耐氯三元乙丙橡膠 | 40A~200A |
| 適用法蘭 | JIS 5K/10K系列 |
| 最大允許壓力 | 1.0MPa的 |
| 工作液溫度范圍 | |
| EPDM片材 | -20°C~+120°C （無液體凍結） |
| FKM 熱水供應座椅 | +5°C~+90°C |
| 耐氯三元乙丙橡膠片材 | 0°C~+35°C |
| EPDM連續工作溫度范圍 | -20°C~+100°C |
| 面對面尺寸 | JIS B 2002 （2032） 46 系列 |
| 零件名稱 | 材料 |
|---|---|
| 身體 | 模數ADC12 |
| 莖 | SUS410系列 |
| 日斯克 | SCS13A型 |
| O型圈 | 三元乙丙橡膠/氟橡膠 |
| 表 | EPDM/FKM（熱水用）/耐氯三元乙丙橡膠（供水用） |
| 底部閥桿 | SUS410系列 |
| 軸承 | 繳費靈... 40A~200A PTFE（背金屬）... 250安培/300安培 |
* 詳情請參閱交貨圖紙。
| 公稱通徑 | 額定 Cv 值 | 公稱通徑 | 額定 Cv 值 | ||
|---|---|---|---|---|---|
| 一個 | B | 一個 | B | ||
| 40 | 1 1/2 | 77 | 125 | 5 | 1110 |
| 50 | 2 | 132 | 150 | 6 | 1530 |
| 65 | 2 1/2 | 305 | 200 | 8 | 3070 |
| 80 | 3 | 459 | 250 | 10 | 4350 |
| 100 | 4 | 787 | 300 | 12 | 6860 |
符合JIS B2032（50A~300A）
符合國土交通
省制定的公共建筑設備標準規范 操作設備50A~300A
日本自來水協會基本標準認證產品生產：認證注冊號E-292
SCS13A Jisk / EPDM 片材：40A ~ 300A
SCS13A Jisk / FKM 片材：50A ~ 200A
SCS13A Jisk / 耐氯 EPDM 片材：40A ~ 200A
消防和災害管理局通知第 31 號 可用的認證產品 （50A-200A）
有關詳細信息，請查看目錄。
通過食品衛生檢測 保健福利部第370號通知和保健福利部第85號通知
輕巧的設計與鋁合金機身使管道工作變得容易。
易于保暖的長脖子和有利于節省空間的短脖子系列。
長頸設計用于防止冷凝（齒作型）
三種類型的橡膠板與供水管線（耐氯三元乙丙橡膠板）和熱水供應管線
（FKM板*）兼容。
*BJ系列的FKM片材是
三元氟橡膠，適用于在一般氟橡膠（
二元氟橡膠）中添加PTFE單體成分以提高耐氯性的熱水和供水管線。
* 供水管線和熱水供應管線
請使用 FKM 板材，因?yàn)閾?dān)心橡膠板因氯輸入量增加而變質。 對于手動閥門，
也可使用BJ系列耐氯三元乙丙橡膠片材。 對于腐蝕性更強的流體，有UB系列，全不銹鋼使用
PTFE板，LJ系列
，所有接液部件都襯有PFA。 此外，如果不添加氯，可以使用EPDM片材。
扁平寬大的閥座形狀確保了穩定的密封性能。
橡膠板具有法蘭密封功能，無需墊片。
閥桿防爆裂結構。
