電子元器類

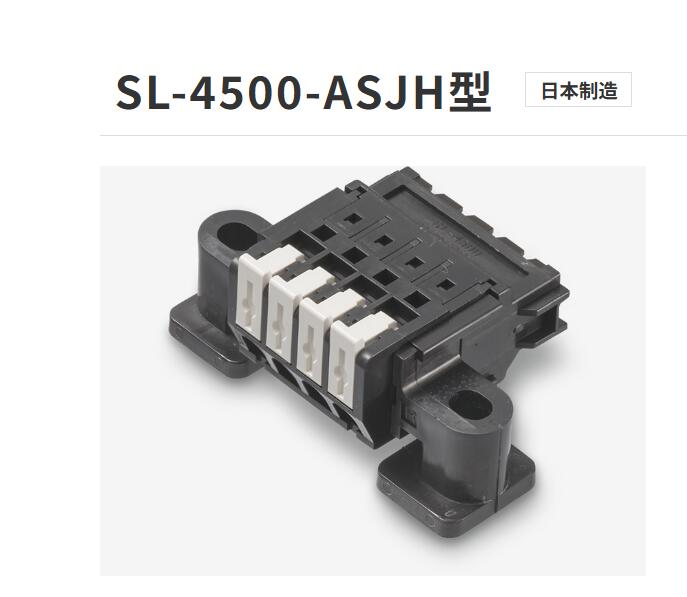

貨號: #SL-4500-ASJH-5PE
庫存: 1000件
規格選項:
ML-3300型
2019-12-02
部分產品停售通知
截至 2019 年 12 月 2 日，本產品僅適用于 6P、10P、14P、18P、22P、26P、30P、34P 和 38P。
* 4P、8P、12P、16P、20P、24P、28P、32P、36P和40P將繼續銷售。
無螺絲接線端子 間距 5.08mm Chidori 2 Stage 2 Stage Check Hole 支持端子 按鈕環 絞合線 單線 PCB 安裝 分立式尼龍焊接 C-UL TUV 94V-0
訂購型號
訂購型號ML-3300-[位數]
訂貨舉例ML-3300-2P（適用于2點訂單）
無螺絲接線端子， 1 芯 4 孔， 交叉， 分支， 按鈕止動器， 絞合線， 單線， 尼龍 94V-0
訂購型號
訂購型號ML-3000-4P-[按鈕顏色]
訂貨舉例ML-3000-4P-GY（4P，以灰色按鈕顏色訂購時）
繼電器用無螺絲接線端子 1 極 2 孔 按鈕塞 絞合線 單線尼龍 94V-0
ML-3000-2P型 所有顏色均為標準配置
ML-3000-2P-GY、ML-3000-2P-B、ML-3000-2P-W、ML-3000-2P-R、ML-3000-2P-Y、
ML-3000-2P-G、ML-3000-2P-BL、
壓接機構
無螺絲接線端子 節距 5mm 直角按鈕環 絞合 單線 PCB 安裝 分立式尼龍 UL CSA TUV 94V-0
停產型號：
ML-800-S1H-21P、ML-800-S1H-22P、ML-800-S1H-23P、ML-800-S1H-24P、ML-800-S1H-25P、
ML-800-S1H-26P、ML-800-S1H-27P、ML-800-S1H-28P、ML-800-S1H-29P、ML-800-S1H-30P、
ML-700-NV型
ML-700-NV-1P、ML-700-NV-2P、ML-700-NV-3P、ML-700-NV-4P、ML-700-NV-5P、
ML-700-NV-6P、ML-700-NV-7P、ML-700-NV-8P、ML-700-NV-9P、ML-700-NV-10P、
ML-700-NV-11P、ML-700-NV-12P、ML-700-NV-13P、ML-700-NV-14P、ML-700-NV-15P、
ML-700-NV-16P、ML-700-NV-17P、ML-700-NV-18P、ML-700-NV-19P、ML-700-NV-20P、
ML-700-NH型
端子間距：2.54mm
緊湊型設計
絞合線和單線支架
帶止回孔
壓接機構
無螺絲接線端子 間距 2.54mm 小型緊湊型直角止回孔按鈕環絞合單線PCB板安裝分立式尼龍UL CSA TUV 94V-0
W
（標準顏色）
GY
B
R
Y
G
BL系列
BR （英語）
| 額定 | 50V-3A （國產） |
|---|---|
| 絕緣電阻 | DC500V，50MΩ以上 |
| 介電強度 | AC1500V （1 分鐘） |
| 采購標準 | UL 標準（現場布線）、CSA 標準、TüV 標準（符合 IEC60947-7-1） |
| 位數 （P） | 2~20 |
| 檢查孔 | 存在 |
| 主絕緣（主體） | 尼龍66（UL94V-0） |
| 主絕緣（按鈕） | 改性個人防護裝備 （UL94V-0） |
| 額定合格線 | 單線：Φ0.65mm（AWG22），絞合線：0.32kg（AWG22）線徑：Φ0.12mm以上 |
| 可用線材范圍 | 單線：Φ0.32mm~Φ0.65mm（AWG28~AWG22），絞合線：0.08mm2~0.32mm2（AWG28~AWG22） 線徑：Φ0.12mm以上 |
| 端子配件 | PC端 |
| 標準剝線長度 | 9~10毫米 |
| 機身顏色 | GY（灰色） |
| 端板顏色 | GY（灰色） |
| 控制顏色 | W（白色）、GY（灰色）、B（黑色）、R（紅色）、Y（黃色）、G（綠色）、BL（藍色）、BR（棕色） |
| 推薦的兼容工具 | 一字螺絲刀（軸徑Φ3mm，刃寬2.6mm） |
| 描述 | （1）按鍵標準顏色為白色，非標準顏色（含顏色組合）定制。 （2）為了方便按鈕的操作，按鈕上涂有含氟聚合物。 由于這種含氟聚合物在按鈕操作部分的凹陷部分的濃縮和保留，這種含氟聚合物可能看起來粘附在白色異物上，但質量沒有問題。 |
| 使用說明 | （1） 請避免清洗整個產品，因為它可能會對產品的性能產生不利影響。 （2）作為標準產品使用時，請檢查標準上的限制。 |
ML-400-NV型
無螺絲接線端子 間距 7.62mm 絞合線 單線 PCB 安裝 分立式 PPE 焊接 UL CSA
| 額定 | 250V-7安培 |
|---|---|
| 絕緣電阻 | DC500V、1000MΩ以上 |
| 介電強度 | AC2000V （1 分鐘） |
| 采購標準 | UL標準和CSA標準（CSA認證產品需在訂購時指定） |
| 位數 （P） | 1~15 |
| 主絕緣（主體） | 改良個人防護裝備 （UL94V-1） |
| 主絕緣（按鈕） | 改良個人防護裝備 （UL94V-1） |
| 額定合格線 | 單線：Φ1.0mm（AWG18），絞合線：0.75kg，線徑Φ0.18mm以上 |
| 可用線材范圍 | 單線：Φ0.4mm~Φ1.0mm（AWG26~AWG18），絞合線：0.3mm2~0.75mm2（AWG22~AWG20） 線徑：Φ0.18mm以上 |
| 端子配件 | PC端 |
| 標準剝線長度 | 10毫米 |
| 機身顏色 | GY（灰色） |
| 控制顏色 | GY（灰色） |
| 推薦的兼容工具 | 一字螺絲刀（軸徑Φ3mm，刃寬2.6mm） |
| 描述 | （1）為了使按鈕操作順暢，在按鈕上涂上氟樹脂。 由于這種含氟聚合物在按鈕操作部分的凹陷部分的濃縮和保留，這種含氟聚合物可能看起來粘附在白色異物上，但質量沒有問題。 （2）15P以外的極數是通過切割主體而產生的，因此切割痕跡（臺階）保留在主體的兩端或一側。 |
| 使用說明 | （1） 請避免清洗整個產品，因為它可能會對產品的性能產生不利影響。 （2）作為標準產品使用時，請檢查標準上的限制。 |
日本SATO PARTS佐藤無螺絲接線端子ML-400-NH-1P
端子間距：7.62mm
絞合線和單線支架
無螺絲接線端子 間距 7.62mm 直角絞合線 單線 PCB 安裝 分立式 PPE 焊接 UL CSA
| 額定 | 250V-7安培 |
|---|---|
| 絕緣電阻 | DC500V、1000MΩ以上 |
| 介電強度 | AC2000V （1 分鐘） |
| 采購標準 | UL標準和CSA標準（CSA認證產品需在訂購時指定） |
| 位數 （P） | 1~15 |
| 主絕緣（主體） | 改良個人防護裝備 （UL94V-1） |
| 主絕緣（按鈕） | 改良個人防護裝備 （UL94V-1） |
| 額定合格線 | 單線：Φ1.0mm（AWG18），絞合線：0.75kg，線徑Φ0.18mm以上 |
| 可用線材范圍 | 單線：Φ0.4mm~Φ1.0mm（AWG26~AWG18），絞合線：0.3mm2~0.75mm（AWG22~AWG20） 線徑：Φ0.18mm以上 |
| 端子配件 | PC端 |
| 標準剝線長度 | 10毫米 |
| 機身顏色 | GY（灰色） |
| 控制顏色 | GY（灰色） |
| 推薦的兼容工具 | 一字螺絲刀（軸徑Φ3mm，刃寬2.6mm） |
| 描述 | （1）為了使按鈕操作順暢，在按鈕上涂上氟樹脂。 由于這種含氟聚合物在按鈕操作部分的凹陷部分的濃縮和保留，這種含氟聚合物可能看起來粘附在白色異物上，但質量沒有問題。 （2）15P以外的極數是通過切割主體而產生的，因此切割痕跡（臺階）保留在主體的兩端或一側。 |
| 使用說明 | （1） 請避免清洗整個產品，因為它可能會對產品的性能產生不利影響。 （2）作為標準產品使用時，請檢查標準上的限制。 |
