五金工具類

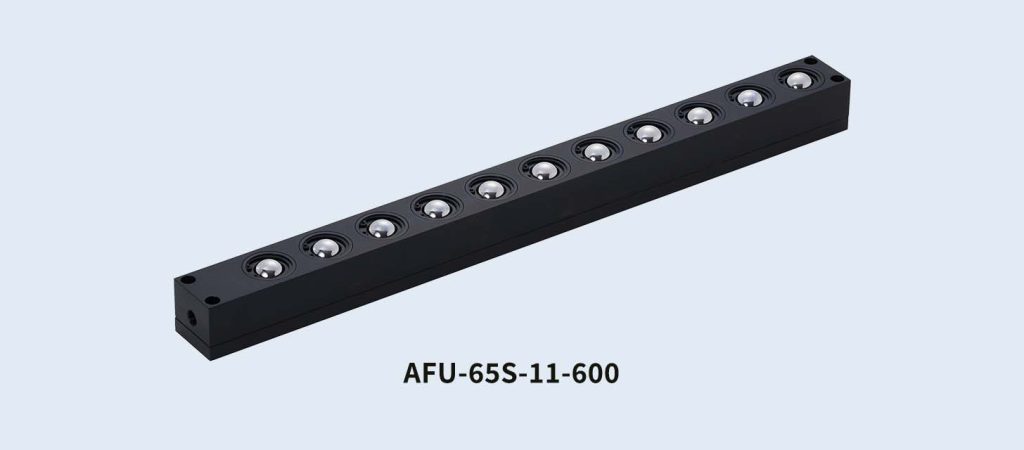

貨號: #AFU-65S-15-800
庫存: 3000件
規格選項:
FREEBEAR福力百亞
通過供給壓縮空氣，內置于各活塞中的萬向球就會同時上升。
設置時，通過對設備臺面進行方槽加工，就可進行夾具、模具、工件的輸送和定位。
（通過模具自重或強制排氣下降）
也可制作下圖所示以外的尺寸。
全長計算公式 A＝36＋（L1合計）＋（連接根數）
| 型號 | 本體尺寸（mm） | 自重 | 使用空氣壓力 | （單位：mm） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | P | kg | 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | ||||||
| 負荷能力 | ||||||||||||||
| kN | kgf | kN | kgf | kN | kgf | kN | kgf | |||||||
| AFU-7570-4P-1 | 152 | 115 | 116 | – | 5.2 | 0.80 | 81.6 | 1.06 | 108.1 | 1.33 | 135.6 | 1.60 | 163.2 | |
| AFU-7570-4P-2 | 222 | 185 | 186 | 70 | 7.5 | 1.60 | 163.2 | 2.12 | 216.2 | 2.66 | 271.3 | 3.20 | 326.4 | |
| AFU-7570-4P-3 | 292 | 255 | 256 | 2×P70=140 | 9.9 | 2.40 | 244.8 | 3.18 | 324.3 | 3.99 | 406.9 | 4.80 | 489.5 | |
| AFU-7570-4P-4 | 362 | 325 | 326 | 3×P70=210 | 12.3 | 3.20 | 326.4 | 4.24 | 432.4 | 5.32 | 542.5 | 6.40 | 652.7 | |
| AFU-7570-4P-5 | 432 | 395 | 396 | 4×P70=280 | 14.7 | 4.00 | 407.9 | 5.30 | 540.5 | 6.65 | 678.2 | 8.00 | 815.8 | |
| AFU-7570-4P-6 | 502 | 465 | 466 | 5×P70=350 | 17.0 | 4.80 | 489.5 | 6.36 | 648.6 | 7.98 | 813.8 | 9.60 | 979.0 | |
| AFU-7570-4P-7 | 572 | 535 | 536 | 6×P70=420 | 19.4 | 5.60 | 571.1 | 7.42 | 756.6 | 9.31 | 949.4 | 11.20 | 1142.1 | |
| 萬向球1個 | 0.80 | 81.6 | 1.06 | 108.1 | 1.33 | 135.6 | 1.60 | 163.2 | ||||||
| 型號 | 本體尺寸（mm） | 自重 | 使用空氣壓力 | Data Download （DXF/PDF） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | P | kg | 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | ||||||
| 負荷能力 | |||||||||||||
| kN | kgf | kN | kgf | kN | kgf | kN | kgf | ||||||
| AFU-7570-1 | 172 | 115 | – | 5.2 | 0.80 | 81.6 | 1.06 | 108.1 | 1.33 | 135.6 | 1.60 | 163.2 | |
| AFU-7570-2 | 242 | 185 | 70 | 7.5 | 1.60 | 163.2 | 2.12 | 216.2 | 2.66 | 271.3 | 3.20 | 326.4 | |
| AFU-7570-3 | 312 | 255 | 2×P70=140 | 9.9 | 2.40 | 244.8 | 3.18 | 324.3 | 3.99 | 406.9 | 4.80 | 489.5 | |
| AFU-7570-4 | 382 | 325 | 3×P70=210 | 12.3 | 3.20 | 326.4 | 4.24 | 432.4 | 5.32 | 542.5 | 6.40 | 652.7 | |
| AFU-7570-5 | 452 | 395 | 4×P70=280 | 14.7 | 4.00 | 407.9 | 5.30 | 540.5 | 6.65 | 678.2 | 8.00 | 815.8 | |
| AFU-7570-6 | 522 | 465 | 5×P70=350 | 17.0 | 4.80 | 489.5 | 6.36 | 648.6 | 7.98 | 813.8 | 9.60 | 979.0 | |
| AFU-7570-7 | 592 | 535 | 6×P70=420 | 19.4 | 5.60 | 571.1 | 7.42 | 756.6 | 9.31 | 949.4 | 11.20 | 1142.1 | |
| 萬向球1個 | 0.80 | 81.6 | 1.06 | 108.1 | 1.33 | 135.6 | 1.60 | 163.2 | |||||
采用本公司獨有技術的防塵型壓力成型品(S -12K除外)。裝有樹脂蓋，可減少廢屑及粉塵侵入。
壓力成型品 中承載能力最大的類型。
（單位：mm）
| 型號 | 容許載荷 | 最大載荷 | 主球 | 小球 | 本體 | 自重 | A | B | C | D | E | F | G | H | I | Data Download （DXF/PDF） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-12K | 60kg | 120kg | 鋼 | 鋼 | 鋼 | 495g | 63 | ?67 | ?58 | □77 | 63 | 12 | 46 | 4-?7 | 1?″球(?38.10) | |
| S-12K | 60kg | 120kg | SUS | SUS | SUS | 467g | 63 | ?67 | ?50.6 | □77 | 63 | 12 | 46 | 4-?7 | 1?″球(?38.10) | |
| P-12K | 10kg | – | 尼龍 | SUS | 鋼 | 309g | 63 | ?67 | ?58 | □77 | 63 | 12 | 46 | 4-?7 | 1?″球(?38.10) |
※輸送物單件重量請勿超過1000 kg。
※產品規格如有變更，恕不另行通知。詳情請垂詢。
※產品目錄中未記載的材質請垂詢本公司。
※本產品目錄中登載的不銹鋼產品的主球采用SUS440C。需要選擇防銹產品時，請垂詢本公司。
工程塑膠型不會損傷輸送面，適用於容易生銹的環境。
也可用於無塵室。（詳情請參見本公司無塵室對應產品）
（單位：mm）
| 型號 | 容許載荷 | 主球 | 小球 | 本體 | 自重 | Data Download （DXF/PDF） |
|---|---|---|---|---|---|---|
| J-8K | 10kg | POM | SUS | POM | 41g |
※輸送物單件重量請勿超過1000 kg。
※產品規格如有變更，恕不另行通知。詳情請垂詢。
※產品目錄中未記載的材質請垂詢本公司。
※本產品目錄中登載的不銹鋼產品的主球采用SUS440C。需要選擇防銹產品時，請垂詢本公司。
“萬向球（Ball Transfer）”的代名詞。
應用廣泛的高質量產品。球座部采用不銹鋼，進一步提高了功能。
| 型號 | 容許載荷 | 最大載荷 | 主球 | 小球 | 本體 | 球座 | 自重 | |
|---|---|---|---|---|---|---|---|---|
| C-8Y | 30kg | 60kg | 鋼 | 鋼 | 鋼 | SUS | 138g | |
| C-8Y-50kg ［※2023 年 3 月停產］ ［※后繼機型：C-8YH］ | 50kg | 100kg | 鋼 | 鋼 | 鋼 | 鋼 ※使用切削加工的球座 | 212g | |
| C-8YH | 80kg | 160kg | 鋼 | 鋼 | 鋼 | 鋼 ※使用切削加工的球座 | 212g | |
| S-8Y | 30kg | 60kg | SUS | SUS | SUS | SUS | 136g | |
| P-8Y | 5kg | – | 尼龍 | SUS | 鋼 | SUS | 79g |
輸送物單件重量請勿超過1000 kg。
產品規格如有變更，恕不另行通知。詳情請垂詢。
產品目錄中未記載的材質請垂詢本公司。
本產品目錄中登載的不銹鋼產品的主球采用SUS440C。需要選擇防銹產品時，請垂詢本公司。
超細纖維（MF 密封）用于密封。
摩擦系數低于常規橡膠密封產品，工件轉移時的摩擦系數與無密封自由軸承相同。
具有與常規橡膠密封產品相同的防塵效果。
