接口與信號傳輸特性

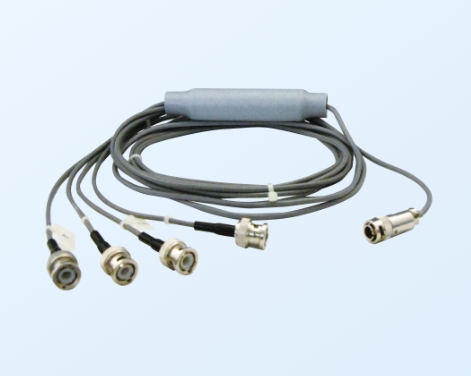

四通道 BNC 公頭設計

配備 4 個 BNC 公頭（Male），支持同時連接 4 路高頻信號，適用于應變片、加速度計、振動傳感器等多通道數據采集場景。BNC 接口采用 50Ω 阻抗匹配，確保信號在高頻傳輸（如 1GHz 以上）時的穩定性，減少反射和損耗。

R05-PB5M 線纜配置

PB5M：代表 5 米長度的屏蔽電纜，采用雙層屏蔽結構（鋁箔 + 編織網），抗干擾能力強，適合長距離信號傳輸（如實驗室到現場設備的連接）。

R05：可能指接口類型為螺紋式 BNC（Bayonet Neill–Concelman），通過旋轉鎖定機制確保連接穩固，防止意外松動。

機械與環境適應性

緊湊耐用設計

采用金屬外殼（如鋁合金），耐沖擊和振動，適用于工業現場或?qū)嶒?yàn)室環境。尺寸約為 100mm×50mm×30mm（需確認具體規格），重量輕（約 300g），便于安裝和移動。

抗干擾與防護

線纜屏蔽層與金屬外殼接地設計形成完整的電磁屏蔽，可有效抑制電磁干擾（EMI）和射頻干擾（RFI）。此外，BNC 接頭的鍍金觸點（厚度≥3μm）提供低接觸電阻和抗氧化性能，確保長期可靠連接。

應用場景與兼容性

典型應用

傳感器陣列：連接多個應變片或力傳感器，用于結構健康監測（如橋梁、建筑）。

振動測試：搭配加速度計進行機械振動分析，適用于汽車、航空航天領域。

數據采集系統：作為分線器連接到數據采集儀（如 KYOWA 的 DA-120 系列），實現多通道同步測量。

兼容性

設備兼容：支持與 KYOWA 及第三方 BNC 接口設備（如示波器、信號調理器）連接。

線纜擴展：可通過 BNC 轉接頭（如 T 型頭、終端匹配器）擴展通道或調整阻抗。

性能參數（參考同類產品）

頻率范圍：DC 至 5GHz（取決于線纜質量）。

最大傳輸速率：支持 100Mbps 以上的數字信號或 mV 級模擬信號。

插拔次數：≥5000 次（鍍金觸點設計提升耐用性）。

工作溫度：-20℃至 + 85℃，適應寬溫環境。
