一、接口架構與信號傳輸能力

P12-7 圓形連接器

7 針模塊化設計：支持 4 路差分信號（S1-S4）、2 路電源（+12V/GND）、1 路屏蔽接地，兼容 KYOWA 的 U-104 集中接頭與 U-111 BNC 多通道接口，實現標準化系統集成。

鍍金觸點：觸點鍍金厚度≥3μm，接觸電阻≤5mΩ，支持≥5000 次插拔壽命，確保長期穩定連接。

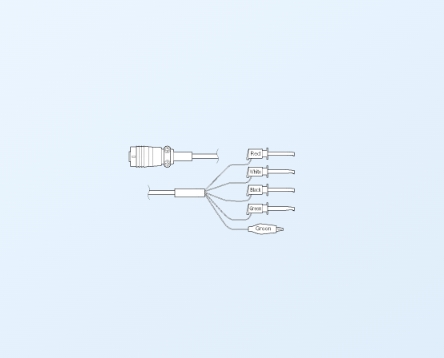

4 芯 + 1 芯線纜結構

信號傳輸：4 芯采用 24AWG 鍍錫銅導體（截面積 0.25mm2），雙絞線結構（線間電容≤30pF/m），支持 DC 至 10MHz 信號傳輸，適用于應變片、熱電偶等模擬信號采集。

鱷魚夾獨立接地：1 芯專用鱷魚夾（鍍鎳鋼材質，彈簧張力 2N），可直接連接設備外殼或接地樁，減少地環路干擾。

二、機械設計與環境適應性

測試線夾與鱷魚夾特性

測試線夾：材質：鍍金銅合金夾頭，抗腐蝕能力達 200 小時鹽霧測試。

夾持范圍：0.1-5mm 直徑測試點，支持 PCB 焊盤、香蕉插頭等多種接口。

絕緣保護：硅橡膠護套（耐溫 - 40℃至 + 125℃），耐壓 1000V AC。

鱷魚夾：夾口設計：鋸齒狀夾口（寬度 8mm），可牢固夾持裸線、端子排等不規則表面。

引線長度：獨立引線長度 30cm，支持靈活接地。

線纜與防護性能

雙層屏蔽：鋁箔 + 鍍錫銅編織網（覆蓋率≥90%），抗干擾能力達 - 60dB（1GHz）。

防護等級：IP67（連接器端），短時浸水（1 米水深，30 分鐘）不影響性能。

彎曲壽命：支持≥5 萬次彎曲循環（半徑 20mm），適合移動測試場景。

三、信號完整性與抗干擾技術

差分信號傳輸

4 芯信號對采用 100Ω±5% 阻抗匹配，支持 ±10V 電壓信號與 4-20mA 電流環，共模抑制比≥60dB。

電源引腳紋波抑制比≥40dB，支持穩定供電（±12V/500mA）。

接地與屏蔽設計

鱷魚夾獨立接地路徑，配合線纜屏蔽層 360° 環形接地，形成完整的電磁屏蔽系統。

可通過 KYOWA 的 U-119-TERM 終端模塊（100Ω/50Ω 可選）消除信號反射。
