本文檔詳細列出STAUBLI史陶比爾四款核心PVC絕緣電纜系列的關鍵參數，涵蓋導體、絕緣、電氣、機械及環境適配等核心維度。所有系列均采用高品質PVC絕緣材料，兼具柔性、耐油及阻燃特性，適配工業自動化、拖鏈系統、動力傳輸?shù)榷嘣獔?chǎng)景，參數嚴格遵循IEC、VDE等國際標準，確保穩定可靠。

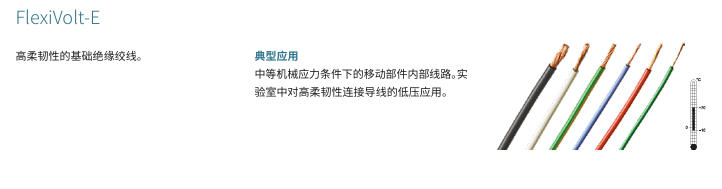

一、FlexiVolt-E系列（基礎型低壓信號電纜）
該系列為通用型低壓信號傳輸電纜，主打高柔性與高性?xún)r(jià)比，適用于固定及短行程移動安裝場景，廣泛適配工業控制信號、儀器儀表連接等需求。
1. 導體參數
導體材質：多股超細無氧裸銅絲，符合IEC 60228標準第6類導體要求；導體截面范圍：0.14mm2~2.5mm2；芯數規格：2芯~37芯（可定制多芯組合）；導體電阻（20℃）：0.14mm2≤125Ω/km，0.25mm2≤76.8Ω/km，0.5mm2≤39Ω/km，1.0mm2≤19.5Ω/km，2.5mm2≤7.98Ω/km。
2. 絕緣與護套參數
絕緣材質：專用環保PVC混合物，絕緣厚度0.2mm~0.8mm（隨截面遞增）；護套材質：耐磨損PVC，護套厚度0.3mm~1.2mm；芯線識別：截面＜0.5mm2采用分色標識，≥0.5mm2采用黑色芯線+白色數字編號，標配黃/綠接地線（可選）；阻燃等級：符合IEC 60332-1-2標準；耐油性：符合DIN VDE 0282第10部分HD22.10S1標準。
3. 電氣參數
額定電壓：截面＜0.5mm2為300/300V，≥0.5mm2為300/500V；測試電壓：2000V AC（持續5分鐘無擊穿）；絕緣電阻（20℃）：≥20MΩ·km；工作頻率：≤1MHz（信號傳輸無明顯衰減）。
4. 機械與環境參數
最小彎曲半徑：固定安裝6×電纜外徑，移動安裝（行程＜10m）8×電纜外徑；使用溫度范圍：固定安裝-40℃~90℃，移動安裝-30℃~80℃；防護等級：IP40（護套完整狀態下）；彎曲壽命：拖鏈場景下≥500萬次循環。
二、FlexiVolt-1V系列（單芯低壓動力電纜）
該系列為單芯結構低壓動力傳輸電纜，聚焦工業設備單機動力供給，兼具柔性與抗機械損傷特性，適配固定及中短行程移動安裝。
1. 導體參數
導體材質：多股精絞無氧裸銅絲，符合IEC 60228標準第5類導體要求；導體截面范圍：1.5mm2~16mm2；導體結構：束絞+復絞工藝，提升柔性與導電性；導體電阻（20℃）：1.5mm2≤12.1Ω/km，2.5mm2≤7.98Ω/km，4mm2≤4.95Ω/km，6mm2≤3.3Ω/km，10mm2≤1.98Ω/km，16mm2≤1.24Ω/km。
2. 絕緣與護套參數
絕緣材質：耐溫型PVC絕緣料，絕緣厚度0.8mm~1.8mm（隨截面遞增）；護套材質：高機械強度PVC，添加耐磨劑，護套厚度0.6mm~1.5mm；護套顏色：標準黑色，可定制灰色、橙色；阻燃等級：符合IEC 60332-1-2標準；耐候性：具備抗紫外線能力，適合室內及半露天場景。
3. 電氣參數
額定電壓：450/750V；測試電壓：3000V AC（持續5分鐘無擊穿）；絕緣電阻（20℃）：≥50MΩ·km；短路溫度：允許短時（5秒內）承受250℃高溫。
4. 機械與環境參數
最小彎曲半徑：固定安裝6×電纜外徑，移動安裝10×電纜外徑；使用溫度范圍：固定安裝-40℃~90℃，移動安裝-25℃~80℃；防護等級：IP40；耐磨等級：符合EN 50393標準T2級；彎曲壽命：拖鏈場景下≥300萬次循環。
三、FlexiVolt-2V系列（雙芯對稱信號電纜）
該系列為雙芯對稱結構，主打低干擾信號傳輸，適配差分信號、伺服控制信號等場景，內置屏蔽結構，適合工業自動化精密控制。
1. 導體參數
導體材質：多股超細鍍錫銅絲，符合IEC 60228標準第6類導體要求；導體截面范圍：0.2mm2~1.0mm2；芯數結構：2芯對稱絞合，絞距10mm~20mm（隨截面調整）；導體電阻（20℃）：0.2mm2≤95Ω/km，0.35mm2≤54.3Ω/km，0.5mm2≤39Ω/km，1.0mm2≤19.5Ω/km。
2. 絕緣與護套參數
絕緣材質：低介電常數PVC，絕緣厚度0.3mm~0.6mm，芯線分色（紅/黑）；屏蔽結構：鍍錫銅絲編織屏蔽，覆蓋率≥85%，屏蔽層與導體間設無紡布隔離層；護套材質：柔性PVC，護套厚度0.4mm~0.8mm；阻燃等級：符合IEC 60332-1-2標準；耐油性：符合EN 60811-404標準。
3. 電氣參數
額定電壓：300/500V；測試電壓：2000V AC（持續5分鐘無擊穿）；絕緣電阻（20℃）：≥100MΩ·km；轉移阻抗：≤30mΩ/m（1kHz時）；電容：≤100pF/m（芯線間）。
4. 機械與環境參數
最小彎曲半徑：固定安裝4×電纜外徑，移動安裝6×電纜外徑；使用溫度范圍：固定安裝-50℃~90℃，移動安裝-40℃~80℃；防護等級：IP40；彎曲壽命：拖鏈場景下≥800萬次循環；抗干擾能力：符合EMC電磁兼容要求。
四、FlexiStrom系列（多芯動力電纜）
該系列為多芯動力傳輸電纜，適配工業設備多回路動力供給，兼具高載流能力與柔性，適合固定及長行程移動安裝場景。
1. 導體參數
導體材質：多股精絞無氧裸銅絲，符合IEC 60228標準第5類導體要求；導體截面范圍：1.5mm2~35mm2；芯數規格：3芯、3+1芯、3+2芯、4芯、5芯（1芯為接地線，截面為相線的1/2~1/1）；導體電阻（20℃）：1.5mm2≤12.1Ω/km，4mm2≤4.95Ω/km，10mm2≤1.98Ω/km，25mm2≤0.79Ω/km，35mm2≤0.58Ω/km。
2. 絕緣與護套參數
絕緣材質：耐高溫PVC，絕緣厚度0.8mm~2.2mm（隨截面遞增）；芯線識別：相線分色（黃/綠/紅），中性線藍色，接地線黃/綠雙色；護套材質：重型PVC，添加抗撕裂劑，護套厚度0.8mm~2.0mm；阻燃等級：符合IEC 60332-1-2標準（可選阻燃B級）；耐油性：符合DIN VDE 0282第10部分標準。
3. 電氣參數
額定電壓：0.6/1KV；測試電壓：4000V AC（持續5分鐘無擊穿）；絕緣電阻（20℃）：≥100MΩ·km；載流量（25℃空氣中）：1.5mm2≤24A，4mm2≤42A，10mm2≤75A，25mm2≤130A，35mm2≤160A。
4. 機械與環境參數
最小彎曲半徑：固定安裝6×電纜外徑，移動安裝12×電纜外徑；使用溫度范圍：固定安裝-40℃~105℃，移動安裝-30℃~90℃；防護等級：IP40（可選IP54護套升級）；彎曲壽命：拖鏈場景下≥200萬次循環；適用環境：可耐受多粉塵、輕度化學腐蝕工業場景。
五、系列參數核心總結
上述四款系列均基于PVC絕緣材質打造，核心差異聚焦于用途與結構：FlexiVolt-E側重通用低壓信號，F(xiàn)lexiVolt-1V為單芯動力供給，F(xiàn)lexiVolt-2V主打雙芯低干擾信號，F(xiàn)lexiStrom為多芯高壓動力傳輸。共性?xún)?yōu)勢包括優異的耐油性、阻燃性及柔性，均符合CE、RoHS等國際認證，適配工業自動化、機器人、機床等多元場景。選型時可根據傳輸類型（信號/動力）、電壓等級、安裝方式（固定/移動）及環境需求精準匹配。
