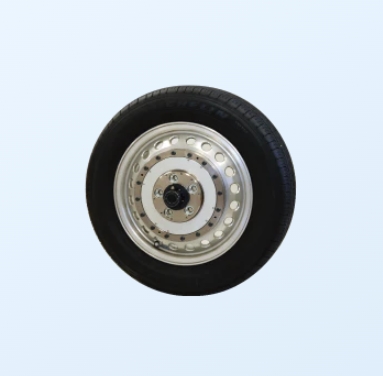

組成與結構：通常由應變片式傳感器部、傳送部旋轉滑環及專用車輪、輪轂適配器構成。通過更換車輪及輪轂適配器，能安裝在乘用車、SUV、商用車、賽車等不同類型的車輛上。

工作原理：常見的是使用粘合應變片技術。將應變片粘合到適當設計的軸上，當軸受到扭力發生扭曲時，會產生剪切應力，通過與水平扭矩軸呈 45° 粘合的應變片來測量。一般將四個應變計粘合并連接到惠斯通電橋配置中，電橋電路中包含溫度補償組件，通過穩定的直流電源激勵電路，從而將扭矩變化轉化為電信號輸出。另外，也有采用電磁感應原理的，如非接觸式扭矩傳感器中有兩對磁極環，輸入軸和輸出軸相對轉動時，磁極環間空氣間隙變化引起電磁感應系數變化，在線圈中產生感應電壓并轉化為扭矩信號。

性能參數：以日本 TML 的 LTW 系列車輪扭矩測量系統為例，有不同的型號如 LTW - 2.5KND 和 LTW - 5KND 等。其量程分別為 2.5kN?m 和 5kN?m，非線性和滯后均為 ±0.3% RO，允許溫度范圍為 - 30℃至 + 100℃，零點溫度影響和輸出溫度影響均為 0.01% RO/℃，允許過載 150%。

應用場景：在汽車研發和測試階段，能幫助工程師優化動力傳輸、懸掛和制動系統等，提升車輛性能與安全性。在智能駕駛系統中，為其提供關鍵扭矩?cái)?shù)據，助力車輛準確感知路面狀況和行駛阻力，實現精準動力分配和駕駛控制。還可用于車輛健康監測，實時監測輪轂扭矩，及時發現傳動系統、輪轂軸承等部件的異常磨損或故障，為預防性維護提供依據。

發展趨勢：隨著汽車技術發展，車輪扭矩傳感器將朝著更高精度、更小型化、更智能化的方向發展，以滿足汽車電動化、智能化、網聯化的發展需求。例如，更好地與車輛的其他電子系統集成，實現更復雜的功能；具備更強的抗干擾能力和可靠性，以適應各種復雜的行駛環境。
