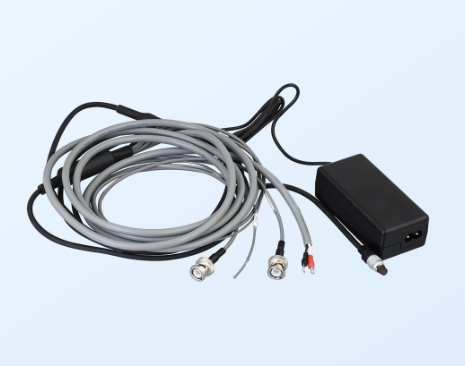

一、多接口集成設計

BNC 公頭 ×2 配置

采用 BNC 同軸連接器（Bayonet Neill-Concelman），支持 0-4GHz 高頻信號傳輸，插入損耗≤0.5dB，適用于視頻監控、數據采集等場景1516。雙 BNC 輸出設計可實現信號分路或冗余備份，例如同時連接示波器和數據記錄儀，確保關鍵數據的同步采集。

8 孔 60FC-8P 母頭

該連接器為 IDC（絕緣位移連接）類型，間距 2.54mm，支持 8 芯導線壓接，無需焊接即可快速完成線束端接。其三件式結構（基座 + 蓋板 + 壓接工具）確保連接可靠性，適用于 PCB 板與電纜的高密度連接，如工業控制模塊的多通道信號輸入。

2 芯壓接端子與 2 孔母頭

2 芯壓接端子采用冷壓工藝，接觸電阻≤5mΩ，可承受 10A 電流，適用于 24V 電源傳輸或差分信號（如 RS485）。2 孔母頭則支持 M8 或類似規格的傳感器接口，例如連接應變片或壓力變送器，實現供電與信號的一體化傳輸。

二、信號完整性保障

屏蔽設計

電纜采用金屬編織層 + 鋁箔復合屏蔽結構，屏蔽效能≥90dB，可有效抑制 50Hz-1GHz 的電磁干擾（EMI）。例如在工廠環境中，可抵御變頻器、電機等設備產生的諧波干擾，確保信號傳輸誤差≤0.1%。

低損耗特性

BNC 接口的阻抗匹配為 50Ω，VSWR（電壓駐波比）≤1.3:1，支持 100Mbps 以上的數據傳輸速率。配合 24AWG 鍍錫銅導體，在 100 米傳輸距離內，信號衰減≤3dB@100MHz，滿足長距離高速信號傳輸需求。

三、工業級耐用性

環境適應性

電纜護套采用耐油 PVC 材料，工作溫度范圍 - 40℃~+85℃，可在油污、水汽等惡劣環境中穩定工作。連接器外殼為鋅合金材質，防護等級 IP67，支持水下 1 米浸泡 30 分鐘。

機械強度

BNC 連接器的卡口鎖定機制可承受 50N 插拔力，IDC 壓接端子的抗振動性能通過 IEC 60068-2-6 測試（10-55Hz，1mm 振幅），確保在振動環境下連接不松動。

四、典型應用場景

工業自動化

用于連接 PLC 與分布式 I/O 模塊，例如在汽車生產線中，傳輸機器人關節位置信號與伺服驅動器控制指令，支持實時性要求高的閉環控制系統。

測試測量

搭配 KYOWA 應變片或壓力傳感器，實現動態力 / 壓力信號的同步采集。例如在航空發動機測試臺架中，同時監測多個測點的應變數據，配合 BNC 輸出直接連接頻譜分析儀。

安防監控

作為視頻信號傳輸線，支持模擬高清（AHD）或同軸高清（CVI）攝像機，傳輸距離可達 500 米（75Ω 同軸電纜），滿足大型園區或高速公路的監控需求。

五、選型與維護建議

線纜選型

高頻信號：優先選擇 75Ω 同軸電纜（如 RG58），確保阻抗匹配。

長距離傳輸：推薦 22AWG 導體，降低直流電阻（≤5Ω/km）。

抗干擾：選擇雙層屏蔽電纜，外層編織密度≥90%，內層鋁箔覆蓋率≥100%。

安裝注意事項

BNC 連接：確保插頭與插座完全嚙合（旋轉 90° 鎖定），避免信號反射。

IDC 壓接：使用專用工具（如 KYOWA P-100），確保導線壓接深度為 0.8±0.1mm，防止接觸不良。

接地：屏蔽層單點接地，避免地環路干擾，建議接地電阻≤4Ω。
